测振仪怎么读数

                                                                                           -此文章已被百度经验收录

工具/原料

作为计量器具的工作测振仪(S908,是由主机、电缆、传感器、磁座和探针组成,这种传感器外置型的工作方式,有效地保证了测量的精准性。




方法/步骤

振动测量,目的是通过振动的大小,与国际标准对比,检查机器设备的健康状况。

1、测振仪测量振动时,由电缆把主机和振动传感器连接起来。




2、振动传感器,一般使用磁座,吸在被测设备上。

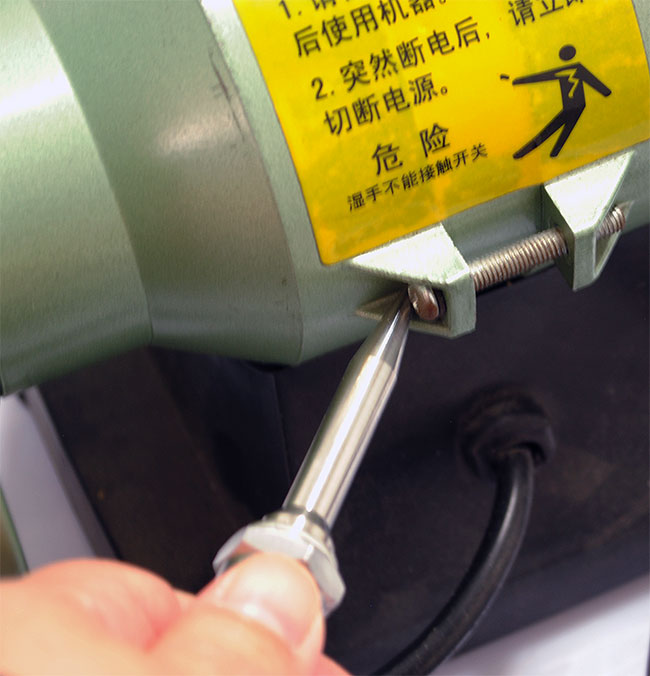

3、只有在测一些沟槽等,传感器吸不到的地方,才用探针顶着测,但可能会因为手劲大小和方向不同,对测量结果产生影响。所以不是推荐测量方式。




4、测量时,先按“测”键 开机




5、然后按参数选择的“参”字,选择测量参数,S908可以测量振动的速度、位移、加速度和高频加速度值。


位移峰峰值:正、负两方向间的最大振动距离

速度有效值:振动速度的均方根值,直接反映振动的能量。一台设备上不同位置测量的速度有效值中最大的一个称为该设备的振动烈度

加速度峰值:常用于评价滚动轴承和齿轮的状态

高频加速度值:滤掉了和转轴有关的各种低频分量后的高频加速度值。



6、参数选择完毕,按住“测”键,即开始测量,一般5秒,数值稳定下来,就是此时的振动值,如需精准振值,测量三次,取中间值为最佳。




如何选择测量参数?

大多数设备,是以振动速度值为主的,也叫振动烈度或振动强度。国际标准,是以振动速度值为标准。

频率与设备的转速关系是,频率X60=转速(转/分)。

从频带(频率的范围)角度说,低频振动适合测位移,中频振动适合测速度,高频振动适合测加速度值。可参见下图。




怎样选择测量点?

1、在状态监测工作中,应尽量在三个方向上进行测量,至少在工作的初期应该如此。

2、低频振动常常具有方向性(如不平衡在水平方向上,不同轴在轴向上,松动在垂直方向上比较容易发生)。

3、测量点一经确定,就要经常在同一点进行测量。这要求在测量点上作出记号(如使用油漆或用钢针打出定位孔)。尤其对于环境条件差的场合,这一点更加重要。在测高频振动时,曾经出现过测量点偏移几毫米后,测量值相差6倍的情况。



注意事项

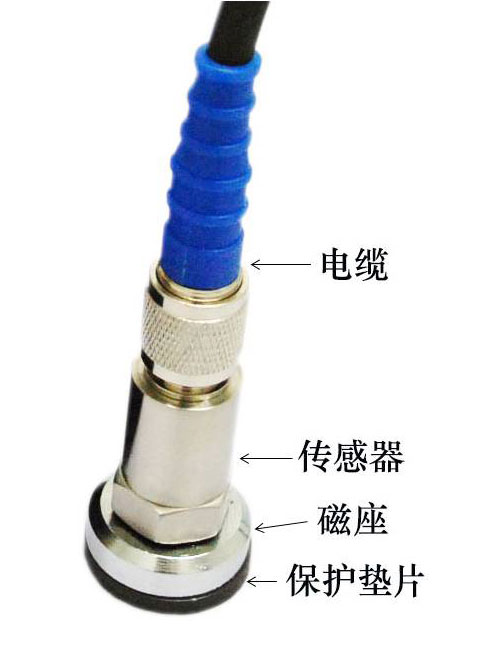

1、放置和取下振动传感器,注意要和磁座一起取下,不要只拉扯电缆。

2、本公司测振仪出厂时,配有磁座保护垫片(不使用时屏蔽磁座部分磁性),




请注意在测量振动时取下此保护垫。
