旋转设备,运转是否正常?测转速,是最简单易行的方法之一。

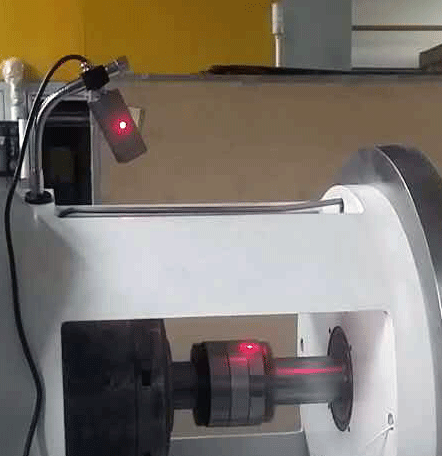

工作原理:在旋转轴上贴一反光标识,转速传感器发射激光束到旋转轴,每转一圈,回收一个TTL脉冲信号, 即可测出此旋转轴的转速(XXX转/分),用于转速测量、动平衡相位基准和触发采样。

工作温度范围: 0-48oC  (另有高温型0-69oC)
转速测量范围: 60-60000转/分
探头到轴的工作距离: 1-200 cm
电源: 4.5-5.5Vdc,<30mA (标准型,更多电源及信号,详见如下解决方案)
外形尺寸(mm): 65(长) × 25(宽) × 25(高) ;重量: 45 g

多种客户解决方案,订货时请明确需求:
1)直接输出0-5V的TTL脉冲电压信号(5V供电);
2)另有直接输出0-12V,0-18V和0-24V的TTL脉冲信号(供电分别对应12V,18V和24V);
3)5V或24V,集电极开路输出 ;
4)通过转速表,现场显示转速,并可变送输出,如4-20mA,1-5V,0-10mA,0-5V,0-20mA;
5)通过转速表,现场显示转速,并可通讯输出,如:485或232接口;

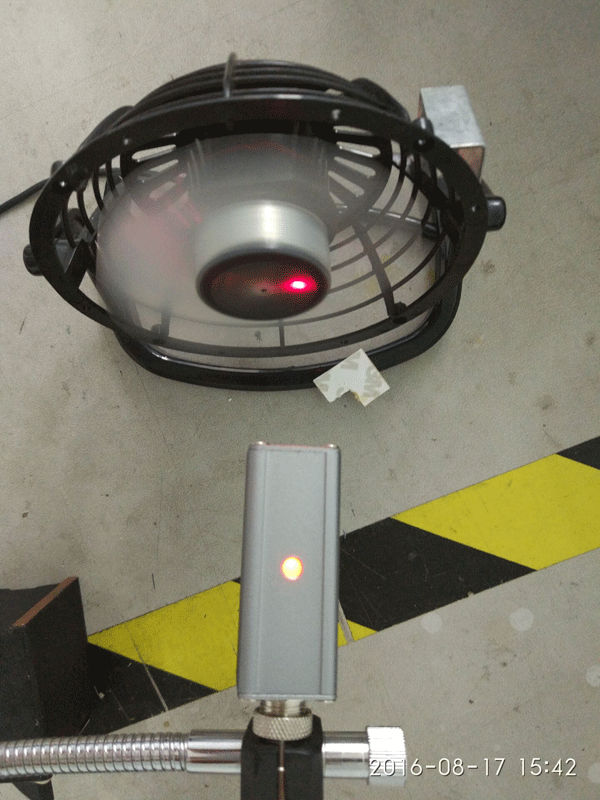

好消息:新研制成功“抗强干扰型”,在阳光下也一样使用!

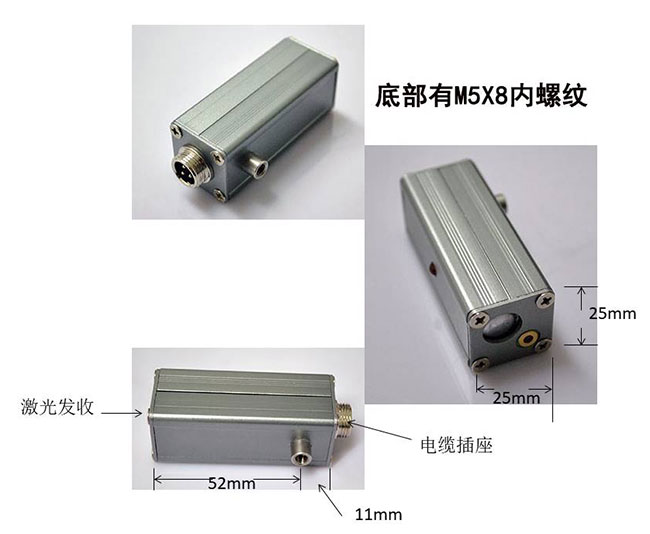

如客户自行固定,也可选底部带内螺纹的转速传感器

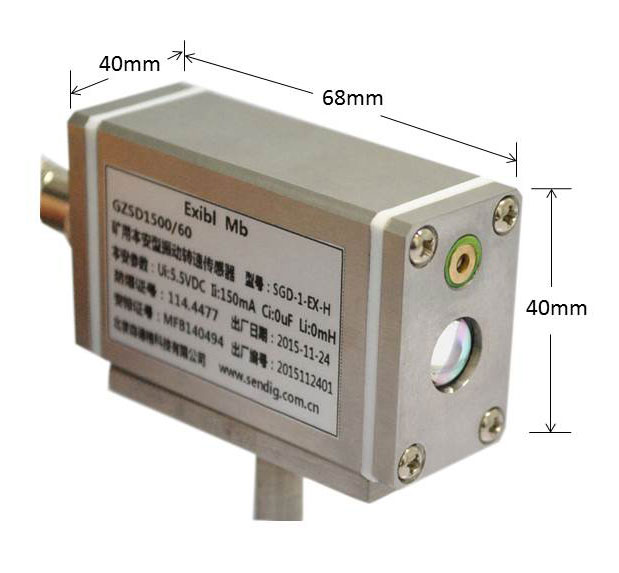

更有防爆型,适合在有防爆要求的工况使用:

具体仪器介绍请参看……
