光电传感器/转速(激光)传感器-SGD-1  光电传感器/转速(激光)传感器-SGD-1

产品介绍

光电探头/光电传感器/激光转速传感器


    该探头发射激光束到旋转轴上,在旋转轴上的反光标志(反光线)产生每转一个反
光脉冲由该探头转换为TTL电信号,用于转速测量、动平衡相位基准和触发采样。


技术指标

输出电信号: TTL脉冲上升沿对应从黑到白

脉冲指示灯: LED,在脉冲位于高电平时显示

工作温度范围: 0-50oC(常温型),0-70oC(高温型)

转速测量范围: 1-65000/ (可测10万转/分的已通过测试,需订制)

探头到轴的工作距离: 5-120cm(标准型,与工作环境有关;为客户定制过其它间距,如有特别需求,请具体沟通)

电源: 4.5-5.5Vdc,<30mA (标准型,更多电源及信号,请见如下解决方案)

外形尺寸(mm): 65()×25()×25()

重量: 45g

应客户要求:

研发的侧出型:


还有分体式(适用于狭小的空间,被测物和传感器间距可近至5mm):


连接线:红色连电源,屏弊线接地(公共端),白色连信号线
(如非配套我司仪器使用,出厂时将作甩线处理,红、白和屏蔽线)
好消息:新研制成功“抗强干扰型”,在阳光下也一样使用!


多种客户解决方案:

1)直接输出0-5V的TTL脉冲电压信号(5V供电);

2)直接输出0-12V的TTL脉冲信号(12V供电);
3)直接输出0-18V的TTL脉冲信号(18V供电);
4)直接输出0-24V的TTL脉冲信号(24V供电);
5)5V或24V,集电极开路输出;

6)最新研制成功:24V供电,直接输出4-20mA信号

  (出厂前请确认4-20mA对应的转速范围,2线或3线
7)通过转速表,现场显示转速,并可变送输出,
   如4-20mA,1-5V,0-10mA,0-5V,0-20mA;

8)通过转速表,现场显示转速,并可通讯输出,如:485或232接口;
9)通过计数器,现场显示累计圈数或转速,并可变送或通讯输出……
(订货时请明确需求)


9)配合转换模块,输出多种信号:


10)配合记录仪,实现时时记录转速功能:


另关于支架(转速传感器不含支架),也有多种方案可选:
标配型:


强力型:(选配)

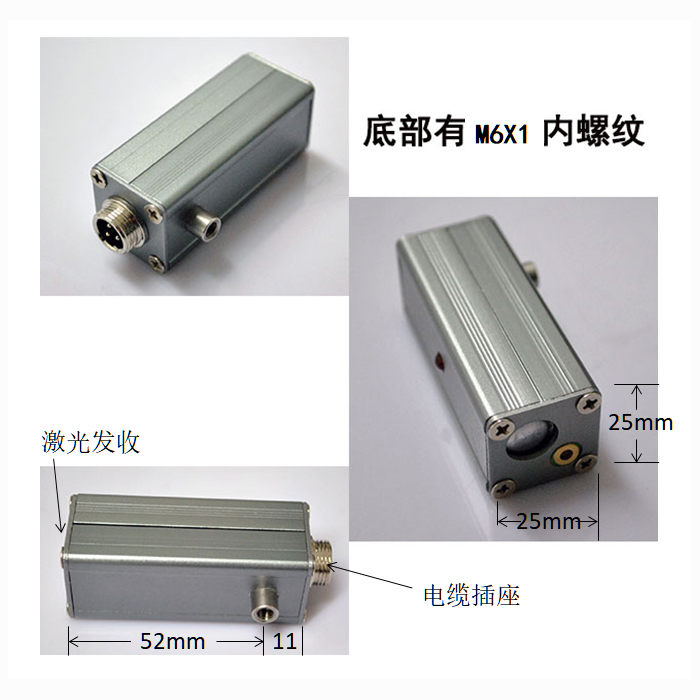

如客户自行固定安装,可选底部带M5内螺纹的转速传感器探头:
