振动传感器校准仪-GJX-3  振动传感器校准仪-GJX-3

产品介绍

GJX-3型振动传感器校准仪


概 述

GJX-3型振动传感器校准仪可校准多种类型的振动传感器,如压电式加速度传感器、磁电式速度传感器及电涡流式传感器,也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪内部可产生10、20、40、80、160、320、640及1280Hz等八种频率的标准正弦信号。所输出的加速度、速度及位移三种振动的幅值可通过电位器改变,并由数字显示。可垂直、水平两个方向使用,以校准垂直、水平传感器。GJX-3型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身,具有体积小、精度高、操作简单、使用方便等特点,可在现场和实验室使用。


主要特点

⒈ 可校准多种类型的振动传感器,如压电式加速度传感器、磁电式速度传感器及电涡流式传感器。

⒉ 可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。

⒊ 所用静态标定台经过特殊改进,与其它静态标定台不同。当旋转千分尺改变位移时,与其连接的测试台面不旋转,而只做直线运动,使测试台面与电涡流传感器始终保持垂直。因此,大大提高了校准精度。

⒋ 校准仪机箱垂直和水平方向支脚为可调准型。当校准仪因桌面不平或其它原因不能平稳放置时,通过调整固定支脚的高度,可使校准仪保持稳定。

⒌ 可使用交流电压或直流电压供电,方便现场使用。(直流供电需特殊说明)。

⒍ 可根据用户的特殊要求改变其功能。



主要技术指标

单位
加速度:  m/s2  (峰值)

速  度:  mm/s (有效值)

位  移:  um   (峰峰值)

振幅精度
  加速度

    40Hz~320Hz±0.3dB ± 1个字

    10Hz~1280Hz±0.5dB ±1个字

速  度

     40Hz~320Hz±0.5dB±1个字

位  移

     40Hz~320Hz±0.5dB±1个字

频率精度
  10、20、40、80、160、320、640、1280Hz ≤±0.01%

显示方式
  三位半LED数字显示

传感器要求
  电涡流传感器直径:5mm、8mm、11mm

  速度传感器重量:<700g

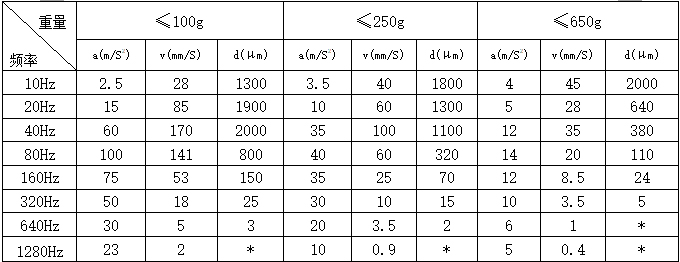

最大振动幅值与最大负荷量
   因为GJX-3型振动传感器校准仪所使用的振动台体较小,所以,在不同频率下校准不同传感器(不同重量)时,校准仪所能输出的幅值也不相同。最大振动幅值与最大负荷量是指在某一频率下,被校准传感器为某一重量时,校准仪所能输出的最大加速度、最大速度或最大位移值,具体指标请参考下表。

   重量

100g

250g

650g

频率

a(m/S2)

v(mm/S)

d(μm)

a(m/S2)

v(mm/S)

d(μm)

a(m/S2)

v(mm/S)

d(μm)

10Hz

2.5

28

1300

3.5

40

1800

4

45

2000

20Hz

15

85

1900

10

60

1300

5

28

640

40Hz

60

170

2000

35

100

1100

12

35

380

80Hz

100

141

800

40

60

320

14

20

110

160Hz

75

53

150

35

25

70

12

8.5

24

320Hz

50

18

25

30

10

15

10

3.5

5

640Hz

30

5

3

20

3.5

2

6

1

*

1280Hz

23

2

*

10

0.9

*

5

0.4

*

* 在频率较高时,因振动位移数值很小,所以,在这几点上,校准仪无振动信号输出。
