测振表(传感器内置)-S908B

产品介绍

                                           微型测振表(传感器内置型)-S908B



主要特点:
●内置传感器,携带方便,可靠性高
●可选外置式传感器,得到更好的测量效果
●LCD液晶数字显示
●测量数据自动保持
●真有效值测量,测量质量高
●无操作自动延时断电
●内置电荷放大器和积分器
●电池电压低报警
●体积小,重量轻,一手可握
●配多种长度探针
●经过欧洲标准CE认证

一 概    述
S908B系列测振表可测量振动的真有效值和等效峰值。可用于各种机电产品的质量检验和通用振动测量,是设备状态监测的理想工具。

二 使用准备
1 检查电池电压:
按下“测”键,观察显示,若显示屏左上角出现左箭头(←),说明电池电压不足,需要更换电池。
2 根据不同的测量目的,S908B测振表有两种不同的探针选择,可根据需要更换。更换时握住螺孔,以免其转动,拧动探针即可。

三 振动测量与设备状态监测
1 选择测量参数:
S908系列测振表可以测量四种振动参数(不改变传感器)。它们是:
振动位移(等效峰-峰值=真有效值×2.828,单位:μm=1/1000mm)
振动速度(真有效值,单位:mm/s)
振动加速度(等效峰值=真有效值×1.414,单位:m/s2)
振动高频加速度(等效峰值=真有效值×1.414,单位:m/s2)
请按需要,选择合适的测量参数。振动速度真有效值(也称振动烈度)常用于机器设备的综合状态评价;
振动位移峰—峰值(也称振动双幅值)用于一般振动测量;振动加速度及高频加速度常用于轴承齿轮的状态估计 。
2 “测”键具有三个功能:
1)按下:打开电源并开始测量;
2)抬起:保持测量值,20秒后自动关机;
3)再按:继续测量。
3 “参”键选择测量参数。
4 探针顶住被测物的压力应在(0.5-1)千克左右。

四 注意事项
 1 此仪器应避免强烈冲击,高温和浸水。
 2 请保持传感器插座清洁干躁,爱护使用。
 3 安装电池:
1)打开测振表的后盖(拧开两个螺丝钉);
2)按正确极性放入一节6F22(9V)电池;
3)将后盖好后盖,拧紧两个螺丝钉。
4)长期不用应将电池取出,以免电池液流出。

五 重新标定
当传感器使用时间超过了一年时,请重新标定测振表,以保证其测量精度。

六 技术指标
1 振动传感器:剪切式压电加速度计。
2                                      测量范围                      频响范围                精度
  振动位移(峰峰值):          (1~1999)μm;             (10~500)Hz           (±5%)
  振动速度(真有效值):      (0.1~199.9)mm/s;      (10~1000)Hz          (±5%)
  振动加速度(峰值) :       (0.1~199.9) m/s2;        (10~1000)Hz          (±5%)
  振动高频加速度(峰值):  (0.1~199.9) m/s2;      (1000~5000)Hz        (±5%)
   1000Hz衰减为3dB,1000Hz以下10倍频程衰减30dB。
3 工作温度: (0~40)℃。
4 电池:6F22  9V,可连续工作25小时以上
5 尺寸:129×60×24
6 重量:250克(包括电池、传感器)。
7 全套包括:
S908B一台、探针两支(一长一短)、使用说明书一份、合格证1张、包装箱一个。

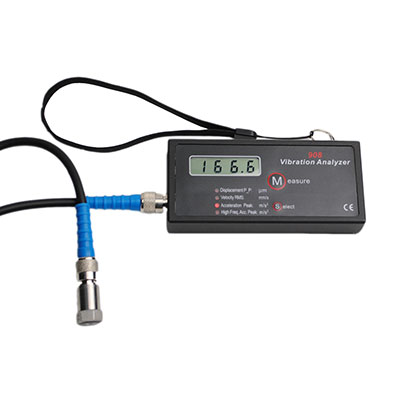

传感器外置型-S908
